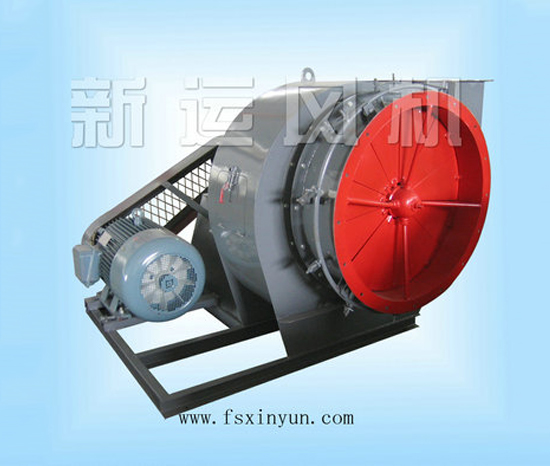

周口Y5-47型鍋爐引風機

風機的用途:

Y5-47型鍋爐離心引風機，是為適應燃用各種煤質並有消煙除塵裝置的(1～20噸/小時)工業鍋爐而聯合設計的*高全壓效率達90.5%的新係列鍋爐引風機.凡進氣條件相當,性能又相適者勻可選用,但*高溫度不得超過250°C。

風機的特點:

當前工業鍋爐係列較多,燃用煤質優劣懸殊,配用的除塵器阻力不一,所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸鍋爐的引風機所需功率較大，而用(D式)聯軸器直聯傳動外，其餘均采用三角膠帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置種類除塵器的要求，減少了風機的係列和機號，而且也便於作用單位根據實際情況，自行變換主軸轉速來獲得所需的較理想的風量、風壓。

風機的型式:

1、引風機製成單吸入，機號有№4、5、6、8、9、12、12.4七種。

2、引風機又可製成左旋轉和右施轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示，逆時針旋轉稱為左旋轉以“左”表示。

3、風機的出風口位置以機殼的出風口角度表示。“左”“右”均可製成0°、90°、180°三種角度。

風機的結構:

1、風機由葉輪、機殼、進風口、傳動部、調節風讓等部分組成。

2、葉輪有12片，材料為16Mn的後傾平板葉片，焊接於弧錐形前盤與平板形後盤中間，經靜、動平衡校正，因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。

3、機殼用鋼板焊接成蝸殼整體。№8以上“左”、“右”旋轉通用。

4、進風口斂散式的進風口製成，采用滾動軸承。(3)型：整體桶式軸承箱，用30°機油油潤滑，№8以上有油位標誌及溫度計，有水冷裝置，須加輸水管，耗水裏量0.5～1m 3/h，№6以下有風扇自冷。(1)型：№4～6用兩隻並列軸承座，潤滑有軸承潤滑脂或二硫化鉬潤滑，與機殼之間用兩個半圓風扇葉自冷,№8～12.4用兩隻並列軸承座。

5、調節門用以調節風量，軸向裝在進風口前，轉動靈活方便，調節範圍大由全開到全閉，№8以上采用花瓣式，№6以下采用蝶閥式，為使調節門正常工作，須保持良好的潤滑狀態，采用澎漲潤滑脂。

風機的特點:

當前工業鍋爐係列較多,燃用煤質優劣懸殊,配用的除塵器阻力不一,所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸鍋爐的引風機所需功率較大，而用(D式)聯軸器直聯傳動外，其餘均采用三角膠帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置種類除塵器的要求，減少了風機的係列和機號，而且也便於作用單位根據實際情況，自行變換主軸轉速來獲得所需的較理想的風量、風壓。

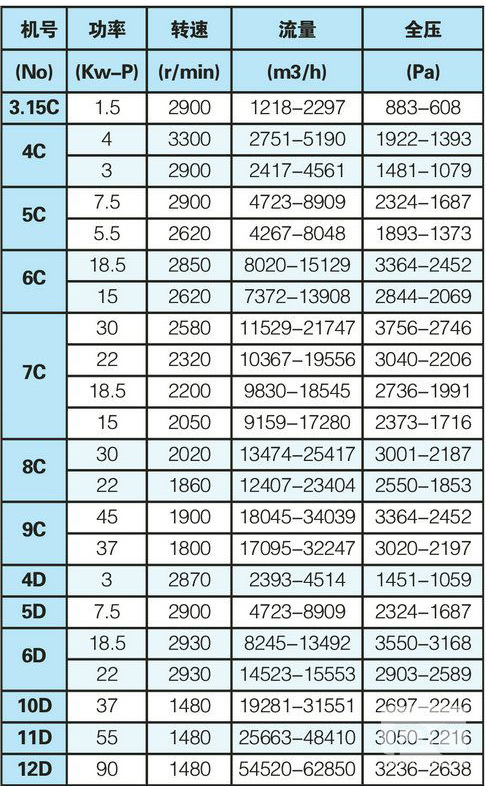

Y5-47型鍋爐引風機技術參數
