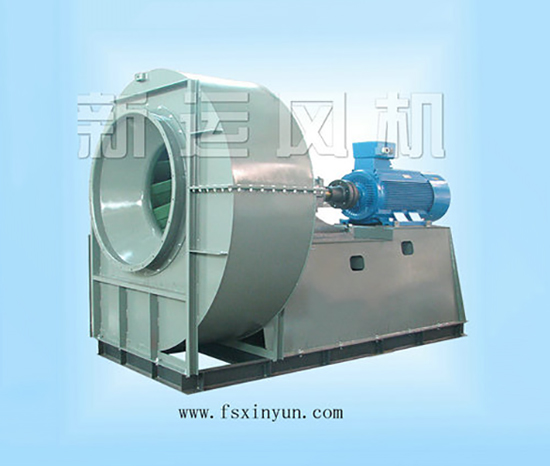

周口GY4-73型鍋爐引風機

風機的用途:

    1、G4-73與Y4-73型鍋爐通、引風機適用於火力發電廠中2～670T/h蒸氣鍋爐的通、引風機係統。在無其它特殊要求時，G4-73亦可用於礦井通風及一般通風。

    2、通風機輸送的介質為空氣，*高溫度不得超過80°C；引風機輸送的介質為煙氣，*高溫度不得超過250°C。

    3、在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低於85%。

風機的型式:

    1、通風機與引風機製成單吸入、各有№8～16共12個機號。

    2、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。

    3、風機的出負口位置，以機殼的出風口角度表示。

    4、風機傳動方式為D式，均采用彈性聯軸器傳動。

    5、產品全稱舉例如下：G4-73№18D右90°；Y4-73№18D左0°；其中G、Y分別表示鍋爐通風機與鍋爐引風機。

風機的結構:

    1、風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。

    2、葉輪由12片後傾機翼斜切型葉片焊接於弧錐形前盤與平板形後盤中間。由於采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。

    3、機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式。№18～28機殼作成三開式         。對引風機、蝸形板作了適當加厚以防磨損。

    4、進風口收斂、流線型進風口製成整體結構，用螺栓固定於風機入口側。

    5、調節門用以調節風機流量的裝置，軸向安裝在進風口前麵。調節範圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。

    6、為使調節門各部分正常工作，必須搞好潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，高溫運轉時仍能保證潤滑作用，№16以上風機在螺塞處加幹油。

    7、傳動部分的主軸由優質鋼製成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標誌實施，№8-16整體筒式軸承箱如何采用幹油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已製。引風機備有水冷卻裝置，因此須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。

產品特點：

1、G4-73與Y4-73型鍋爐通、引風機適用於火力發電廠中2～670T/h蒸氣鍋爐的通、引風機係統。在無其它特殊要求時，G4-73亦可用於礦井通風及一般通風。

2、通風機輸送的介質為空氣，*高溫度不得超過80°C；引風機輸送的介質為煙氣，*高溫度不得超過250°C。

3、在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低於85%。

風機的型式:

1、通風機與引風機製成單吸入、各有№8～16共12個機號。

2、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。

3、風機的出負口位置，以機殼的出風口角度表示。

4、風機傳動方式為D式，均采用彈性聯軸器傳動。

5、產品全稱舉例如下：G4-73№18D右90°；Y4-73№18D左0°；其中G、Y分別表示鍋爐通風機與鍋爐引風機。

GY4-73型鍋爐引風機技術參數
