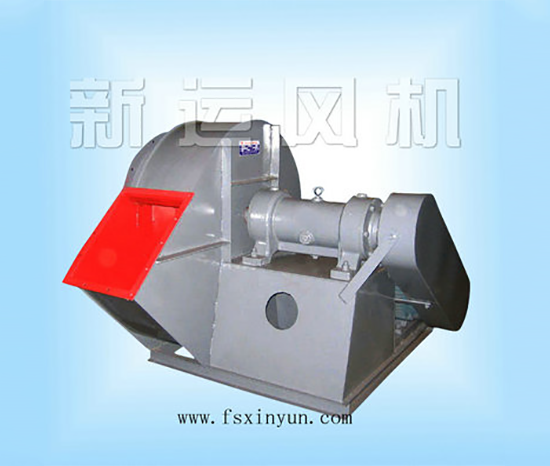

南寧Y5-48型鍋爐引風機

風機的用途:

Y5-48型鍋爐離心引風機是為適應燃用各種燃質並配有消煙除塵裝置的(1—2T/h)工業鍋爐配套設計的。幾進氣條件相當，性能又相適應的均可選用。*高溫度不得超過250°C，在引風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的型式:

1、引風機製成單吸入。機號 №4、5、6.3、8、10、12.5六種。

2、引風機可製成右旋兩種。從電動機一端正視風機。如葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時值旋轉稱為左旋風機，以“左”表示。

3、風機的出口位置以風機機殼的出風口角度表示，“左”“右”均可製成0°、45°、90°、135°、180°、225°六種角度。

風機的特點和結構:

目前工業鍋爐係列較多，燃用煤質優劣懸殊，配用除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的係列和機號，而且也便於使用單位根據實際情況，選擇不同轉速獲得所需的較理想的風量、風壓。

1、本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。

2、葉輪有後傾平板葉片12片，材料為16Mn，焊接於弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩強度高。

3、機殼用鋼板焊接成蝸殼形整體。№8以上“左”“右”轉通用。在蝸板上還開有清灰門便於清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

4、進風口做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

5、調節門調節門葉片為花瓣形，№4～6.9為9片，8以上為11片。軸向安裝在進風口前麵。由於采用了外部傳動的結構，傳動靈活方便。調節範圍由0°（全開）到90°（全閉）。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上推是由全閉到全開方向；對左旋風機，搬把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，風機在高溫運轉時仍能保證潤滑作用。

6、傳動組由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼製成，采用滾動軸承，水冷整體軸承箱，因此須加裝輸水管。耗水量隨環境溫度的不同而異，一般按0.5～1m3/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，加入油量按油位標誌的要求。

目前工業鍋爐係列較多，燃用煤質優劣懸殊，配用除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的係列和機號，而且也便於使用單位根據實際情況，選擇不同轉速獲得所需的較理想的風量、風壓。

1、本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。

2、葉輪有後傾平板葉片12片，材料為16Mn，焊接於弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩強度高。

3、機殼用鋼板焊接成蝸殼形整體。№8以上“左”“右”轉通用。在蝸板上還開有清灰門便於清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

4、進風口做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

5、調節門調節門葉片為花瓣形，№4～6.9為9片，8以上為11片。軸向安裝在進風口前麵。由於采用了外部傳動的結構，傳動靈活方便。調節範圍由0°（全開）到90°（全閉）。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上推是由全閉到全開方向；對左旋風機，搬把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，風機在高溫運轉時仍能保證潤滑作用。

6、傳動組由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼製成，采用滾動軸承，水冷整體軸承箱，因此須加裝輸水管。耗水量隨環境溫度的不同而異，一般按0.5～1m3/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，加入油量按油位標誌的要求。

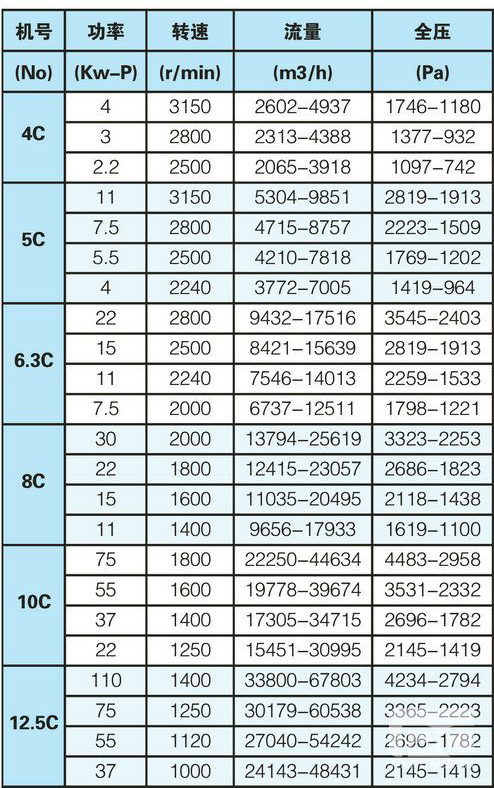

Y5-48型鍋爐引風機技術參數
